Клапан 9с-3-3-2 регулирующий игольчатый

9с-3-3-2 Клапан регулирующий игольчатый.

Клапаны 9с-3-3-2 регулирующие игольчатые с рычажным приводом применяются в качестве регуляторов расхода жидкости.

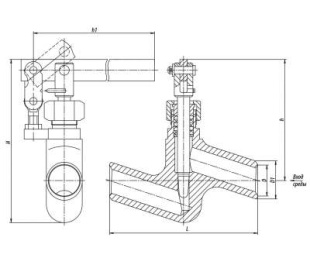

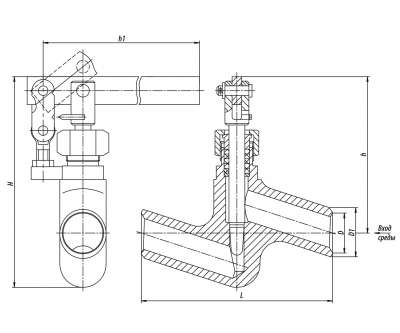

Размеры
D, мм:    50
D1, мм:    57
h1, мм:    300
h, мм:    196
H, мм:    264
L, мм:    240

Условия эксплуатации регулирующего игольчатого клапана 9с-3-3-2:

Температура рабочей среды: до + 425°С;
Температура окружающей среды: от -40 до +70°С;
Рабочая среда: вода, пар, неагрессивные и слабоагрессивные жидкости и газы, нефтепродукты;
Климатическое исполнение и категория размещения по ГОСТ 15150-69:  «У»;
Клапаны должны эксплуатироваться в помещениях с температурой от -40 до +70оС и относительной влажностью до 90%;
Направление потока среды: под тарелку;

Технические данные регулирующего игольчатого клапана 9с-3-3-2:

Привод: ручной (рычаг) или автоматически приводом типа МЭО-100/25-0.25У-99К;
Номинальное давление PN, МПа (кгс/см²): 63;
Присоединение к трубопроводу: под приварку;
Установочное положение на трубопроводе: любое;
Регламентирующий документ: ТУ 2913-001-15365247-2004;

Материалы основных деталей регулирующего игольчатого клапана 9с-3-3-2:

Материал изделия (корпус): сталь 20 по ГОСТ 8479-70;
Материал изделия (шпиндель) - сталь 20Х13;
Материал изделия (седло, шток): 12Х18Н10Т в виде наплавки;
Материал изделия (болт, гайка): 30ХМА по ГОСТ 20700;
